AS DE GUÍA EN HMPE: RESISTENCIA 60% conservada — pero la medición más baja le dice más
Un as de guía le cuesta a esta cuerda de HMPE de 5 mm un promedio del 40% de su carga de rotura. Sin embargo, el promedio no es la cifra en la que debe basarse.
Un as de guía en HMPE de 5 mm azul/oro se rompe con un promedio de 5.58 kN (569 kg) — un 40% menos que la carga de rotura sin nudo de 9.27 kN (945 kg), con una dispersión que va del 50% al 70% de conservación.
El HMPE es conocido como el material de cuerda más resistente por peso. Esto es válido para la cuerda recta, pero una vez que se hace un nudo, el panorama cambia sustancialmente. La suposición de que "una cuerda tan resistente puede permitirse cierta pérdida" oculta lo rápido y de forma impredecible que esas pérdidas pueden producirse en la práctica. Cinco mediciones con un as de guía muestran que el promedio solo cuenta parte de la historia.
Las cinco mediciones oscilaron entre 4.66 kN y 6.53 kN — una dispersión de 1.87 kN. Expresado como conservación: la medición más baja conservó solo el 50% de la resistencia base, la más alta el 70%. Eso es un rango de 20 puntos porcentuales en cinco pruebas idénticas sobre la misma cuerda.
En las cinco mediciones la cuerda se rompió en el nudo, pero no se separó por completo. La resistencia residual tras la rotura se midió una vez y fue de 10–20 kg — insignificante a efectos prácticos. Los valores indicados son la carga a la que falló el as de guía, no la resistencia a la tracción total de la cuerda recta.

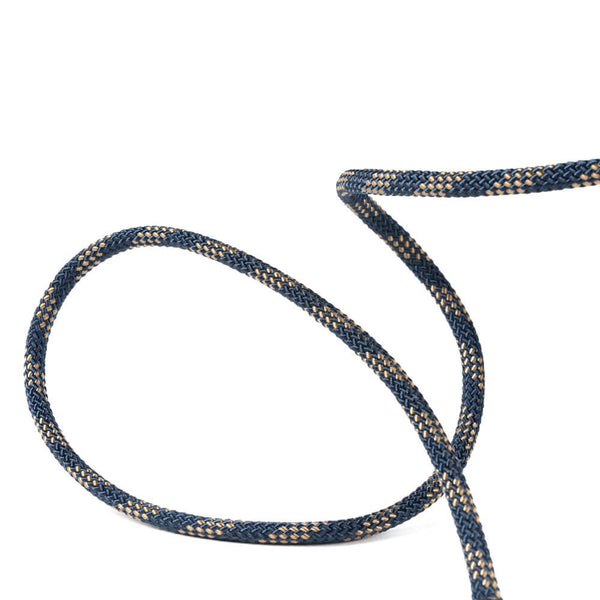

Cordón de HMPE azul/oro de 5 mm con funda — características del producto
Este cordón de HMPE azul/oro de 5 mm tiene una construcción trenzada con alma y funda. El alma soporta la mayor parte de la carga; la funda coloreada proporciona protección e identificación. El HMPE (polietileno de alto módulo) tiene un alargamiento extremadamente bajo (<4% en rotura), no absorbe agua y conserva su resistencia en condiciones húmedas.
El inconveniente del bajo alargamiento es la baja absorción de energía — las cargas de impacto apenas se amortiguan.
Esta cuerda forma parte de nuestra colección de cuerda de HMPE.
Cómo probamos con un as de guía
Las pruebas de carga de rotura las realiza internamente Otto Tromm en una máquina de ensayo universal con una capacidad de 50 kN. Para esta máquina se dispone de dos juegos de mordazas para cuerda construidas a medida, seleccionadas según el diámetro y el material de la cuerda. Estas mordazas permiten probar la cuerda sin necesidad de realizar antes un empalme de gaza.
Todas las pruebas se realizan conforme a las directrices ISO 2307:2019. Esto incluye realizar 5 pruebas y utilizar una velocidad de ensayo de 20 mm por minuto. Cada cuerda se sujeta de manera que quede tensa. No se aplica pretensión, ya que en estas pruebas no se mide el alargamiento.
Dos repeticiones de cada prueba se filman con una cámara Sony sobre trípode. La progresión exacta de la curva de carga se registra adicionalmente en vídeo. Esto permite hacer coincidir con precisión el perfil de tensión y el comportamiento en la rotura con el gráfico de la máquina de ensayo de carga de rotura. Para cada una de las 5 pruebas, el técnico también registra observaciones por escrito, recogiendo detalles como el grado de alargamiento, la manera en que se rompe la cuerda y la intensidad del chasquido en el momento de la rotura.
Para esta prueba se siguió el procedimiento estándar, con una desviación: se hizo un as de guía en la cuerda antes de colocarla en las mordazas. La máquina, las mordazas, la velocidad de ensayo y el número de 5 mediciones son idénticos a una prueba sin nudo, de modo que la diferencia en la carga de rotura medida pueda atribuirse al as de guía. El valor de referencia sin nudo procede de una prueba anterior de la misma cuerda (5 mediciones, 9.27 kN).
El promedio es del 60% — pero la medición más baja está en el 50%. Con un nudo no se obtiene el promedio; se obtiene lo que el nudo decida hacer ese día.— del contexto de la prueba
Resultados de la prueba: as de guía en HMPE azul/oro de 5 mm
Cinco mediciones con un as de guía sobre el mismo tipo de cuerda dan una carga de rotura media de 5.58 kN (569 kg). La carga de rotura base de esta cuerda sin nudo es de 9.27 kN (945 kg) sobre cinco mediciones (medido el 18 de diciembre de 2025). La conservación media es, por tanto, del 60% — una pérdida del 40%. La dispersión en la conservación va del 50% al 70%.
El hecho de que la rotura se produjera en el nudo en todos los casos, y de que la cuerda no se separara por completo, es relevante para la interpretación: los valores indicados son la carga en la rotura del nudo, no la carga de rotura de la cuerda recta. La resistencia residual tras la rotura, medida una vez (10–20 kg), confirma que la cuerda queda funcionalmente inutilizable tras la rotura del nudo.
Para aplicaciones críticas para la seguridad: calcule con la conservación mínima medida del 50%, no con el promedio del 60%. La medición más baja fue de 4.66 kN (475 kg). Los cálculos de carga de trabajo basados en el promedio sobrestiman el límite inferior fiable en un margen que resulta prácticamente significativo.
Comparación: la misma cuerda en tres estados
La barra comparativa muestra la misma cuerda de HMPE azul/oro de 5 mm en tres estados medidos: sin nudo, probada anteriormente con un nudo (tipo no registrado, 18 de diciembre) y la prueba actual del as de guía. Se trata explícitamente del mismo producto en distintas configuraciones, no de cuerdas diferentes.
Sin nudo: 9.27 kN (945 kg). Prueba de nudo anterior (tipo de nudo no registrado): 4.83 kN (492 kg), una conservación del 52%. As de guía (prueba actual): 5.58 kN (569 kg), conservación del 60%. El as de guía tiene un rendimiento medio ligeramente mejor que el nudo probado anteriormente, pero la dispersión dentro de la prueba del as de guía es lo bastante grande como para justificar precaución. La diferencia entre las dos pruebas de nudo (52% frente a 60%) también ilustra la sensibilidad del HMPE a la geometría exacta del nudo.
Conclusión: un as de guía en HMPE cuesta un promedio del 40% — planifique con el 50%
El as de guía en HMPE azul/oro de 5 mm se rompe con un promedio de 5.58 kN (569 kg), lo que corresponde a una conservación del 60% de la carga de rotura base sin nudo de 9.27 kN (945 kg). La dispersión, sin embargo, va del 50% al 70% — y para aplicaciones de seguridad el límite inferior es la cifra determinante. Quien utilice un as de guía en esta cuerda debe partir de 4.66 kN (475 kg) como mínimo conservador. Según el Handbook of Fibre Rope Technology (McKenna, Hearle y O'Hear), los nudos generalmente reducen la carga de rotura entre un 40% y un 60%; la conservación media de esta cuerda se encuentra dentro de ese rango, pero la medición más baja roza su límite inferior. El as de guía es adecuado para conexiones temporales, no críticas, en las que el factor de seguridad aplicado a la resistencia mínima del nudo sea suficientemente generoso. Para conexiones estructurales o críticas para la seguridad, el empalme de gaza sigue siendo la opción adecuada.
Otto Tromm hizo un as de guía cinco veces para esta prueba, vio la cuerda romperse en él cinco veces y midió la resistencia residual una vez — tras lo cual concluyó que 10 a 20 kg no merecía la pena repetirlo. Él lo registra como una decisión científica y no como una limitación de tiempo.
