NUDO EN OCHO EN HMPE DE 5 MM: 73% de carga de rotura conservada
Un nudo en ocho reduce la carga de rotura menos de lo esperado, pero el rango de conservación del 68% al 82% es lo bastante amplio como para basar todo cálculo de seguridad en el valor más bajo.

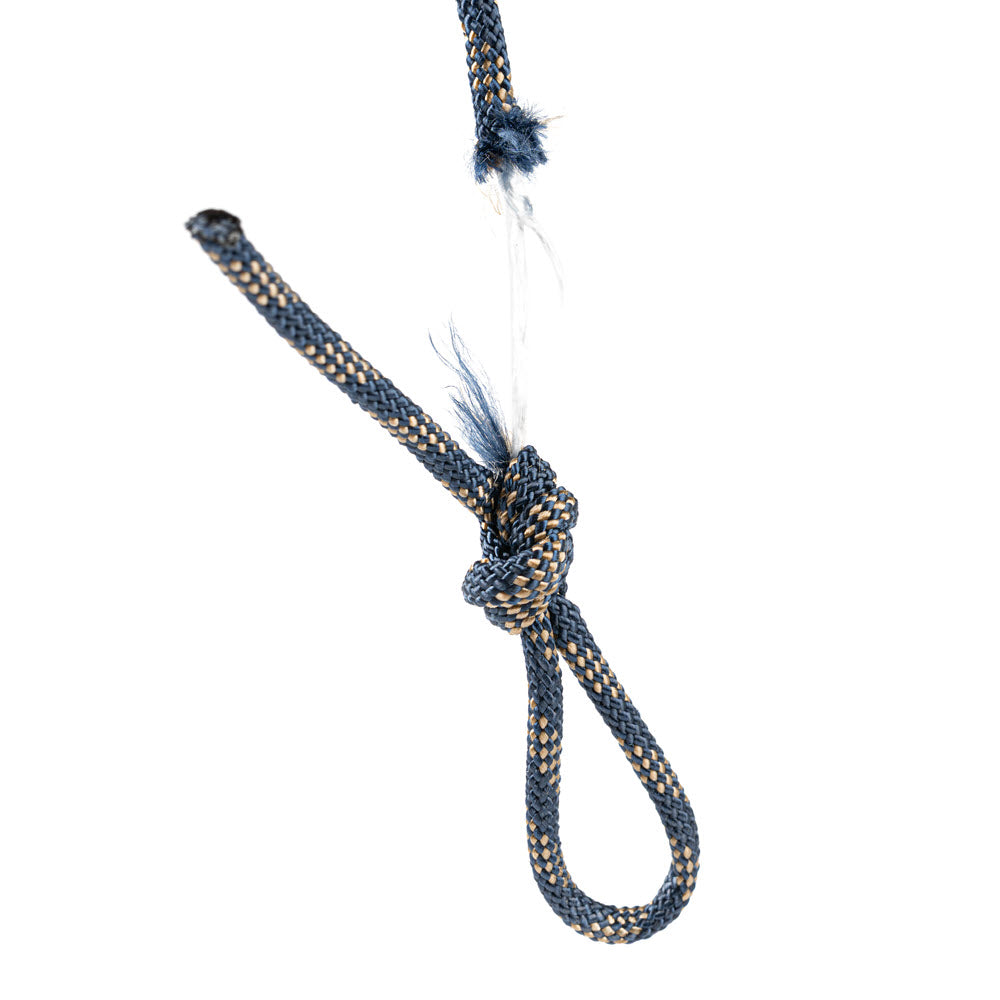

Un nudo en ocho en una cuerda HMPE de 5 mm azul/dorada se rompe con una media de 6,75 kN (688 kg), es decir, el 73% de la carga de rotura sin nudo de 9,27 kN (945 kg).
La regla general habitual establece que un nudo en HMPE elimina entre el 40 y el 60 por ciento de la carga de rotura, y que un empalme en ojo es preferible. Esto es válido para un nudo simple bien apretado, pero el nudo en ocho ofrece un rendimiento notablemente mejor en este cordón. Si ese "mejor" resulta suficiente para una aplicación determinada depende del valor más bajo medido, no de la media.
En las cinco mediciones, la carga de rotura con un nudo en ocho osciló entre 6,29 kN y 7,63 kN, una diferencia de 1,34 kN. Esta variación se traduce en un rango de conservación de carga del 68% al 82% respecto a la carga de rotura sin nudo.
En dos de los cinco casos, el cordón se rompió en una tracción continua y única; el resto de las mediciones mostraron un aumento de carga por etapas. La media (73%) indica la tendencia, pero un usuario debería contemplar estadísticamente el extremo inferior: 68%.
Cordón UHMWPE de 5 mm azul/dorado — alma trenzada con funda
El cordón HMPE de 5 mm azul/dorado está construido como un alma trenzada con funda (construcción kernmantle). El alma de HMPE proporciona la carga de rotura; la funda trenzada protege contra la abrasión y mantiene el alma alineada.
Sin nudo, este cabo se rompe con una media de 9,27 kN (945 kg) sobre cinco mediciones del 18 de diciembre de 2025. El HMPE no absorbe agua y conserva su carga de rotura en mojado, lo cual es relevante para aplicaciones marinas y de exterior.
Este cabo forma parte de nuestra colección de cuerda HMPE.
Cómo probamos con un nudo en ocho
Las pruebas de carga de rotura se realizan internamente por Otto Tromm en una máquina de ensayos universal con una capacidad de 50 kN.
Para esta máquina hay disponibles dos juegos de mordazas para cabos fabricadas a medida, seleccionadas según el diámetro y el material del cabo. Estas mordazas permiten probar el cabo sin necesidad de realizar previamente un empalme en ojo.
Todas las pruebas se realizan conforme a las directrices de la norma ISO 2307:2019. Esto incluye realizar cinco repeticiones y utilizar una velocidad de ensayo de 20 mm por minuto.
Cada cabo se fija de manera que quede tenso. No se aplica pretensión, ya que en estas pruebas no se mide el alargamiento.
Cada prueba se filma desde dos ángulos con una cámara Sony sobre trípode. Además, la evolución exacta de la curva de carga se registra por separado en vídeo. Esto permite relacionar con precisión el perfil de carga y el comportamiento de fallo con el gráfico de la máquina de ensayos de carga de rotura.
En cada una de las 5 pruebas, el técnico también anota por escrito observaciones, registrando detalles como el grado de alargamiento, la forma en que se rompe el cabo y el sonido del estallido en el momento de la rotura.
Para esta prueba se siguió el procedimiento estándar con una desviación: se realizó un nudo en ocho en el cabo antes de colocarlo en las mordazas, y se utilizó un grillete blando para la conexión al soporte de cabo inferior.
La máquina, las mordazas, la velocidad de ensayo y el número de 5 mediciones son idénticos a los de una prueba sin nudo, de modo que cualquier diferencia en la carga de rotura medida pueda atribuirse al nudo en ocho. El valor de referencia sin nudo procede de una prueba anterior del mismo cabo (5 mediciones, 9,27 kN).
Un rango de conservación del 68% al 82% significa: el mismo nudo, las mismas manos, y aun así una diferencia de 1,34 kN. Utilice siempre el extremo inferior.— de la práctica de ensayos
Resultados de la prueba: nudo en ocho en HMPE de 5 mm
Cinco mediciones, velocidad de ensayo 20 mm/min.
La carga de rotura media con un nudo en ocho es de 6,75 kN (688 kg). El rango de 6,29 kN a 7,63 kN (una diferencia de 1,34 kN) es considerable para un montaje de ensayo idéntico.
Esto es característico de las pruebas de nudos: la posición exacta y el grado de apriete del nudo influyen visiblemente en el resultado.
La conservación media es del 73% respecto a la línea base sin nudo de 9,27 kN.
La medición más baja dio un 68% de conservación, la más alta un 82%. Los márgenes de seguridad deben calcularse a partir de la cifra del 68%, es decir, 6,29 kN (aproximadamente 641 kg). En tres de las cinco mediciones, el cordón se rompió en una tracción continua y única; en las dos restantes, la rotura se produjo por etapas.
Los valores indicados corresponden en todos los casos a la carga a la que falló la conexión anudada.
Comparación: el mismo cabo en tres variantes de nudo
La barra comparativa muestra el mismo cabo HMPE de 5 mm azul/dorado en cuatro condiciones: sin nudo, con un nudo no especificado previamente, con nudo as de guía y con el nudo en ocho probado aquí.
Las barras, por tanto, no comparan productos distintos, sino un mismo cabo en diferentes condiciones anudadas.
Sin nudo: 9,27 kN (línea base). Nudo no especificado (18 dic): 4,83 kN — 52% de conservación. As de guía (13 ago): 5,58 kN — 60% de conservación. Nudo en ocho (prueba actual): 6,75 kN — 73% de conservación. El nudo en ocho conserva claramente más carga que las dos variantes de nudo probadas anteriormente.
Alternativas a las conexiones anudadas en cabo de 5 mm
Conclusión: el nudo en ocho supera a otras variantes de nudo
Un nudo en ocho en HMPE de 5 mm azul/dorado conserva de media el 73% de la carga de rotura sin nudo (6,75 kN / 688 kg) frente a una línea base de 9,27 kN.
Esto es mejor que el nudo as de guía probado anteriormente (60%) y el nudo no especificado (52%). Sin embargo, el límite inferior relevante en la práctica es del 68% — 6,29 kN: esta es la cifra en la que deben basarse los márgenes de seguridad.
Para conexiones temporales, de baja carga o que no sean críticas para la seguridad, el nudo en ocho es una opción aceptable.
Otto Tromm realizó cinco nudos en ocho, los tensó hasta la rotura y concluyó que se le da mejor hacer nudos que las hojas de cálculo, aunque en esta ocasión la media salió exacta.
